De watermeter registreert de waterstroom die door een gesloten leiding stroomt. Het is een integratieve snelheidsstroommeter. Het principe is om de mechanische werking van de volumekamer van de beweegbare muur of de waterstroom te gebruiken om het beweegbare element zoals de turbine te laten draaien om de waterstroom continu te bepalen. Watermeters hebben de kenmerken van eenvoudige structuur, breed bereik, handig gebruik en lage kosten. Vandaag de dag, wanneer watervoorraden steeds schaarser worden, is er aandacht besteed aan waterbesparende werkzaamheden door overheden over de hele wereld. Als meetinstrument en regelmethode in de waterbesparende schakel kunnen watermeters zich snel ontwikkelen.
Classificatie van civiele watermeters
Er zijn veel soorten watermeters en er zijn veel classificatiemethoden. Over het algemeen zijn er de volgende classificatiemethoden:
A. Volgens het werkingsbeginsel kan het worden onderverdeeld in twee categorieën:
Gemeten watermeter: ook wel volumetrische watermeter genoemd om het werkelijke volume van de watermeter te meten;
Inferentie watermeter: ook wel snelheidswatermeter genoemd, een watermeter die de snelheid van de waterstroom meet en indirect de hoeveelheid water meet die erdoorheen stroomt.
Volumetrische watermeters zijn voornamelijk roterende zuigerwatermeters, die veel worden gebruikt in de Verenigde Staten en de voormalige Commonwealth-landen. Het meetniveau is hoog en de stabiliteit is goed, maar het heeft hoge waterkwaliteitseisen en hoge productiekosten van producten;
Er zijn vele soorten turbine watermeters. Over het algemeen is er een waaier binnenin, die wordt geroteerd en gemeten door de impact van de waterstroom. Het wordt veel gebruikt in de meeste landen. De structuur is eenvoudig, de productietechnologie is goed en de kosten zijn laag.
B.Afhankelijk van het tellertype kan het worden onderverdeeld in twee categorieën:
Natte watermeter: de teller wordt ondergedompeld in water, de startstroom is klein en de anti-fouling prestaties zijn slecht;
Droge watermeter: de teller is geïsoleerd van het water, de startstroom is klein en de aflezing is duidelijk;
C.According aan de wijze van de lezingsindicatie, kan het in aanwijzertype, woordwieltype, aanwijzer en woordwiel gecombineerd type worden verdeeld; roterende vleugelwatermeter is verdeeld in multi-stream watermeter en single-stream watermeter volgens het type inlaatstructuur; volgens de installatiemethode is het verdeeld in horizontaal type, verticaal type; volgens de werkende temperatuur, wordt het verdeeld in koudwatermeter, warmwatermeter, enz.
D. De residentiële watermeters zijn over het algemeen onder DN40. DN15 en DN20 zijn geschikt voor eenpersoonswatermeting en DN25, DM32 en DN40 zijn geschikt voor meerhuishoudenswatermeting.
Het werkingsprincipe en de kenmerken van veelgebruikte watermeters

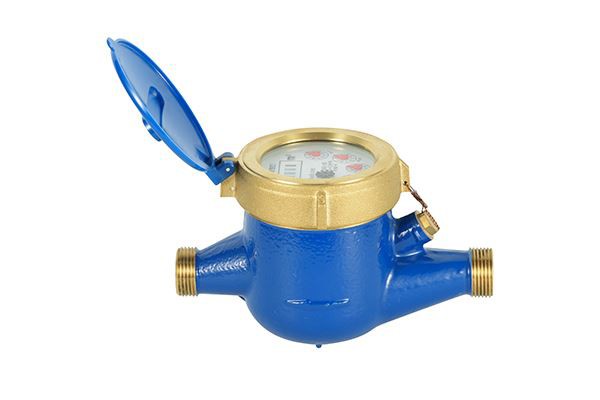

A.Het werkende principe van roterende vane wielwatermeter:
Het werkingsprincipe van de roterende meerstrooms watermeter is dat door de verdeling van de waaierbox meerdere waterstromen vanuit de waterinlaat van de waaierbox in de waaier terechtkomen, zodat de axiale slagkracht van de waterstroom op de waaier in evenwicht is en het waaierondersteunende deel wordt verminderd. Slijtage, en verhoging van de levensduur van de watermeter van de structuur. De productonderdelen hebben een grote matching gap tussen elkaar, waardoor de waterkwaliteitseisen laag zijn, en het is duidelijk beter dan de volumetrische watermeter in gebruik, wat handig is voor watermeterbeheer en -onderhoud.
B.Kenmerken van roterende schoepenwiel watermeter:
(1) Vane wiel nat water meter
De teller van de natte watermeter wordt ondergedompeld in water. Vanwege het drijfvermogen en het bevochtigingseffect van het water op de transmissiecomponenten, heeft de watermeter een hoge gevoeligheid, wat gunstig is voor de waterterugwinning van het watertoevoerbedrijf. De natte watermeter heeft een eenvoudige structuur en lage kosten. Het is momenteel de meest gebruikte civiele watermeter. Maar de tekortkomingen zijn ook duidelijk. Door de waterkwaliteit is de teller gemakkelijk vervuild, kalkaanslag en is de aflezing onduidelijk. Vooral voor buiteninstallatie in het zuiden, onder fotosynthese, is het gevoelig voor mos en vocht, waardoor het onmogelijk is om meters af te lezen. Er zijn veel klachten en geschillen van bewoners, dat zijn producten die worden uitgefaseerd.

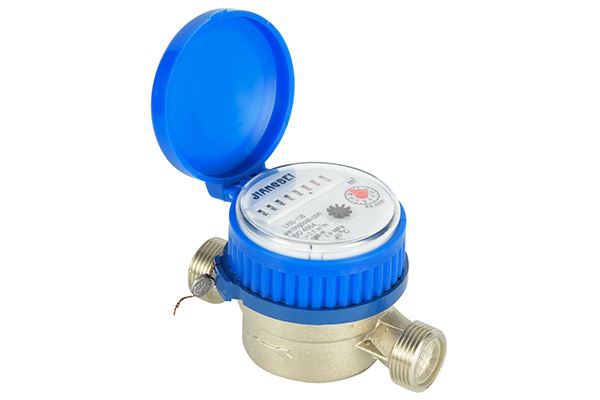

(2) Vane wiel droog water meter
De teller van de droge watermeter wordt afgesloten van het water door een versnellingsbak, en de beweging wordt overgebracht door de koppeling van twee magnetische staalsoorten van de waaier en het centrale tandwiel om het doel van tellen en meten te bereiken. De voordelen zijn duidelijke metingen en gemakkelijk afleesbaar watervolume. De meetnauwkeurigheid van watermeters kan ISO4064 niveau B en C bereiken. Het wordt veel gebruikt in Duitsland, Italië, Frankrijk, Noord-Europa, het Midden-Oosten, Afrika en Zuid-Amerika. Het wordt momenteel het meest internationaal gebruikt. Watermeterproducten zijn goed voor ongeveer 70% van de totale wereldwijde meters. Het voordeel is dat de eisen voor waterkwaliteit en watervoorzieningsleidingnetwerk niet hoog zijn, het daaropvolgende onderhoud eenvoudig en handig is en de onderhoudskosten laag zijn.

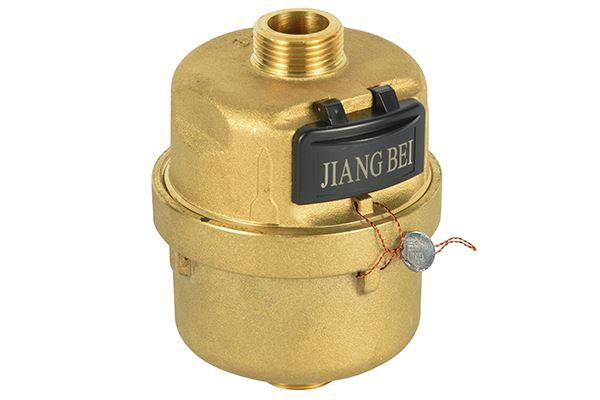

C.The het werk principe en kenmerken van roterende zuigerwatermeter:
De roterende zuigerwatermeter maakt gebruik van het drukverschil tussen de twee uiteinden (waterinlaat en wateruitlaat) van de meetkamer van de watermeter. De waterstroom die de waterinlaat binnenkomt, duwt de zuiger om te draaien en knijpt het water in de meetkamer naar de wateruitlaat. Elke keer dat de zuiger voor één omwenteling draait, wordt het water van een meetkamervolume uit de wateruitlaat geperst en tegelijkertijd wordt de vork voor één omwenteling geroteerd door de zuigeras om het waterverbruik vast te leggen.
Het waterverbruik van een meetkamervolume wordt elke 1 omwenteling van de zuiger geregistreerd. Dit kan in theorie worden berekend en de wrijvingscoëfficiënt van de onderdelen in de meetkamer van de watermeter is klein en de geometrische dimensienauwkeurigheid is hoog. Daarom is de meetnauwkeurigheid van de watermeter hoog en kan iso4064 C-niveau bereiken en D-niveau niveaus zijn zeer gunstig voor water vergoeding terugwinning. Het nadeel is dat door de kleine opening tussen de productonderdelen de beweging van de zuiger langs de wand van de meetkamer een rollend en glijdend proces is en de opening tussen de zuiger in de meetkamer slechts 0,02-0,1 mm is, wat een zeer hoge waterkwaliteit vereist. Daarom zullen onzuiverheden en fijn zand de meetprestaties en levensduur van de watermeter ernstig beïnvloeden en zijn de productie- en onderhoudskosten hoog.
Kortom, de multi-flow roterende vleugelwatermeter is beter dan de zuigerwatermeter. Klanten kunnen ook geschikte watermeters kopen op basis van hun behoeften.
Persoonlijke mening alleen ter referentie
Uitgegeven door: Zhongfang Yang
Vertaald door:Rosa Shen
Datum: 25-2-2021
